(Mk5) Kontroler komfortu (J393) / Central comfort controler (J393)

Moduł komfortu (CCCM) w wersji z wyższej półki umożliwia dostęp do Menu Convenience w MFA+. Są różne moduły w zależności od ilości drzwi:Comfort module (CCCM) in high line trim allows to access Convenience Menu in MFA+. There are different versions depending on the no. of doors:
Wersja 4-drzwiowa:4-door version:
1K0 959 433 AT
1K0 959 433 CC
Wersja 2-drzwiowa:2-door version:
1K0 959 433 AS
Wydaje mi się, że moduł do wersji 4-drzwiowej można spokojnie zaprogramować do wersji 2-drzwiowej. Moduł do wersji 2-drzwiowej można zastosować do wersji 4-drzwiowej ale bez szyb sterowanych elektrycznie w tylnych drzwiach.AFAIK 4-door module can easily be programmed to be used in 2-door car. 2-door module can be used in the 4-door car only without power windows in the rear doors.
Narzędzia:Tools:
1. Podważacz plastików1. Trim tool
2. Torx T202. Torx T20
3. Klucz M103. M10 wrench
4. VCDS (dawniej VAG-COM)4. VCDS (previously VAG-COM)
1. Przygotowanie1. Preparation

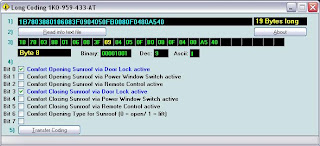

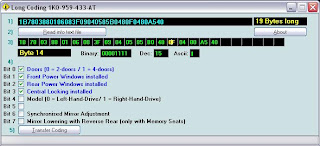

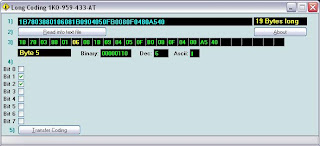

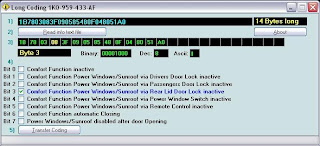

Odczytać kodowania oryginalnego modułu komfortu (CCCM) przy pomocy VCDS (dawniej VAG-COM):Read current comfort module (CCCM) coding with VCDS (previously VAG-COM):
Najlepiej zrobić zrzut ekranu każdego bajtu. Moduły komfortu mogą mieć różne długość kodowania.I recommend to make a screen shot of every byte. Comfort modules can have a different length of coding.
2. Wymiana2. Swap
Wyjąć plastik nad popielniczkąRemove the trim over the ashtray

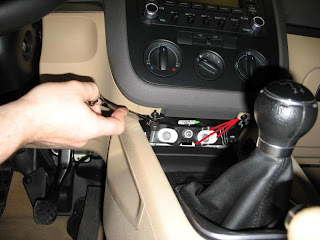

Odkręcić śrubę (Torx) schowka pasażera (czerwona strzałka)Remove the bolt (Torx) of the glove box (see red arrow)
Zdjąć prawą osłonę deski rozdzielczejRemove right dash cover
Zdjąć prawą środkową osłonę słupkaRemove right middle a-pillar cover
Odkręcić 3 dolne śruby schowka pasażera (Torx)Remove 3 lower glove box bolts (Torx)

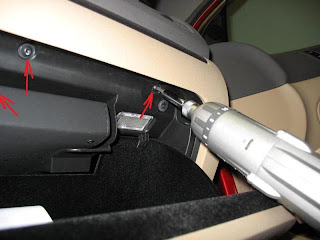

Odkręcić 3 górne śruby schowka pasażera (Torx). Wysunąć schowek pasażera maksymalnie w prawo i wyjąć. Zalecam zdjęcie dolnej osłony słupka (jedna zapinka i zapinka pod osłoną progu).Remove 3 upper glove box bolts (Torx). Slide the glove box to the right as far as it stops and take it out. I recommend to remove lower a-pillar cover (one clip + clip under sill cover).

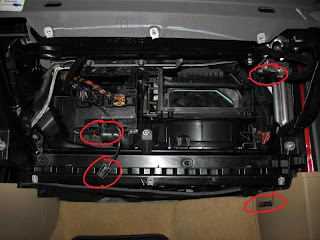

Odłączyć 3 wtyczki (włącznik światła w schowku, światło schowka i światło pod nogami) i rurkę klimatyzacji schowka.Disconnect 3 plugs (box open switch, box light, footwell light) and the cooling pipe.

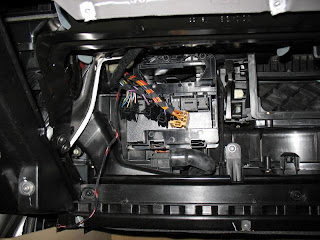

Popchnąć blokadę w lewo i przesunąć CCCM w lewoPush the tab gently to the left and slide the CCCM to the left
To odblokuje zablokowane wtyczki. Wtyczki zablokowane:This will disengage the plug lock. The closed lock:
Wtyczki odblokowane:The open lock:
Wyciągnąć wtyczkiPull out the plugs
Odkręcić dwie nakrętki M10 i wyciągnąć cały wspornik modułuRemove 2 M10 nuts and remove the module retainer
Odciągnąć blokadę delikatnie i wysunąć moduł całkowicie ze wspornikaPull the tab gently to the left again and fully slide the module out of the retainer
Uwolniony modułReleased module
Flaczki (moduł w wersji low-line, moduł w wersji high-line)Internals (low-line module, high-line module)
Instalacja w odwrotnej kolejności. Rurka chłodząca jest trochę upierdliwa do zapięcia, ale możne ją trochę wyciągnąć.Installation in the reverse order. The cooling pipe is a PITA to install back but it can be slightly pulled out.
3. Kodowanie3. Coding
Jak widać nowy moduł ma zupełnie inną długość kodowania i dlatego warto było zrobić zrzuty ekranów, żeby wiedzieć które opcje gdzie są zakodowane i zakodować nowy moduł zgodnie ze starym.The new module has a different length of coding and therefore it was worth to take screenshots to know where the options are coded and code the new module accordingly.
4. Adaptacja pilotów4. Adaptation of remotes
Procedury adaptacyjne są opisane stronie wiki.ross-tech.com. Trzeba zebrać wszystkie piloty (zazwyczaj 2) przed rozpoczęciem.Adaptation procedures are described on wiki.ross-tech.com. Collect all the remotes (usually 2) before proceeding.

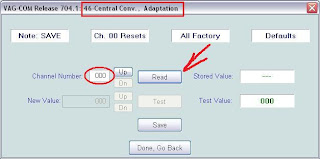

Czyszczenie zapisanych pilotów: Otworzyć 46-Centralny Comfort i wybrać Adaptacja-10. Wybrać kanał 000. Odczyt. Żeby wyczyścić zapisane piloty wcisnąć Zapisz. Zrobione, Powrót. Zamknąć kontroler.Clearing existing remotes: Open 46-Central Conv. and select Adaptation-10. Select channel 000. Read. To clear all matched remote controls press Save. Done, Go Back. Close Controller.
Adaptacja pilotów: Otworzyć 46-Centralny Comfort i wybrać Adaptacja-10. Wybrać kanał 001. Odczyt. Wartość odczytana NIE oznacza aktualnie zaadaptowanych pilotów:Matching your remotes: Open 46-Central Conv. and select Adaptation-10. Select channel 001. Read. The value does NOT show the actual number of adapted remotes:
0 = Wszystkie pozycje w pamięci zajęte, adaptacja dodatkowych pilotów niemożliwa, trzeba najpierw wyczyścić pamięć (jak wyżej).0 = All memory positions occupied, matching of additionals keys not possible, clear memory positons first (see above),
1 = Adapatcja kolejnego pilota możliwa.1 = Matching of additional remotes possible.
Rozpocząć adaptację pilotów wprowadzając wartość "1". Test. Zapisz. Nacisnąć przycisk odblokowania drzwi na każdym pilocie, który ma być zaadaptowany. Kierunkowskazy błysną, żeby potwierdzić proces adaptacji każdego pilota.Start matching your remotes with entering "1" as new value. Test. Save. Press the unlock button on each remote control you want to add, the blinkers will light up to confirm the adaptation process of each remote.
Maksymalny czas adaptacji pilotów po zapisaniu nowej wartości nie może przekroczyć 30 sekund.The time for matching remotes after saving the new value should not exceed 30 seconds.
Zrobione, Powrót. Zamknąć kontroler.Done, Go Back. Close Controller.
