(Mk5) Zestaw głośnomówiący Bluetooth / Bluetooth handsfree kit

Trzymanie słuchawki telefonu przy uchu w czasie jazdy nie należy do najbezpieczniejszych czynności. Nie wspominając już o szukaniu telefonu po kieszeniach. Gdzieś widziałem dane, że około 30% wypadków jest wynikiem korzystania z telefonu w czasie jazdy.Using a phone handset while driving is not the safest activity. Not to mention any attempt to find a cell phone in a pocket. I believe I have seen some stats saying approx. 30% of all car accidents are because of using a cell phone while driving.
Części:Parts:
1. Moduł Bluetooth - wariantów jest od groma i jeszcze. W tym momencie używam modułu Skody 1Z0 035 729 B, który działa z czerwonym wkaźnikami MFA+. Próbuję jednak zdobyć moduł w wersji Premium, który ma wsparcie dla rSAP i przetestować go z częstotliwościami GSM w Stanach (GSM w Stanach to tylko AT&T i T-Mobile). Moduł 1Z0 ... B ma następujące możliwości:
a. Menu Telefon na MFA+
b. Menu Telefon na RNS-510
c. Obsługa głosem (użycie przycisku Gwiazdka na kierownicy MF)
Niestety, przycisk Słuchawka na kierownicy jest niewykorzystany.
1. Bluetooth module - there are many version. I currently use Skoda BT module 1Z0 035 729 B, that works with red MFA+. I am trying find a Premium version with rSAP and test it with US GSM frequencies (in US only AT&T and T-Mobile use GSM band). Skoda BT module 1Z0 ... B has following features:
a. Menu Phone on MFA+
b. Menu Phone on RNS-510
c. Voice Command (using Star button on MFA wheel)
Unfortunately, Handset button on MF wheel is still unused.
2. Mikrofon - ...
3. Antena BT - ...
4. Wiązka - i znowu VW nie sprzedaje gotowej i trzeba albo samemu albo np. w Kufatec.
2. Microphone - ...
3. BT Antenna - ...
4. Wiring harness - again VW does not sell one and it has to either be DIY'ed or acquired from e.g. Kufatec
Poniższa lista to wsporniki do zamocowania modułu pod siedzeniem. Ja wykorzystałem cześci VW ze względów estetycznych, ale wiem, że wiele osób wykorzystuje uchwyt od Skody.
5. Wspornik ...
6. Wspornik ...
7. Pokrywa ...
8. Śruby i nakrętki: ...
The list below specifies brackets to hold the module under the wheel. I used VW parts due to aesthetic reason, but I know many people use Skoda bracket.
5. Bracket ...
6. Bracket ...
7. Cover ...
8. Bolts and nuts: ...

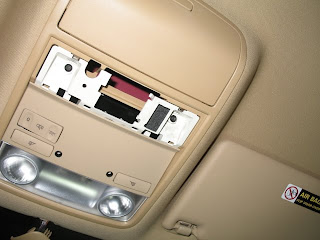

Mikrofon w górnej konsoli.Microphone installed in the upper console.
Kabel od mikrofonu poprowadzony wzdłuż prawego słupka, tak, żeby nie zawadzał o kurtynę powietrzną.Microphone cable wired along the A-pillar so it does not interfere with an air-curtain.

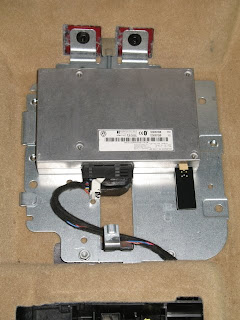

Moduł na wsporniku pod siedzeniem. Przykleiłem go na taśmie dwustronnej.BT module on a bracket under the seat. I used double sided tape to attach it.
Efekt końcowy.Final assembly.
KodowanieCoding
Kodowanie bramki CAN:CAN Gateway coding:

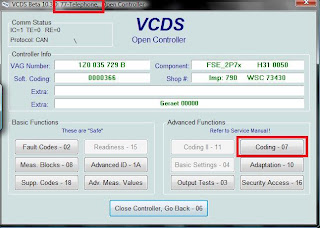

Kodowanie modułu telefonu. Wkodowałem multifunkcję i obsługę głosem w języku angielskim.Phone module coding. I coded multifunction wheel and voice command in English.

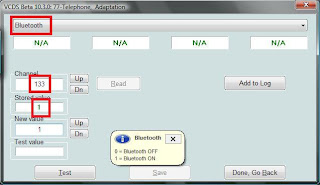

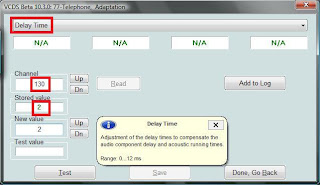

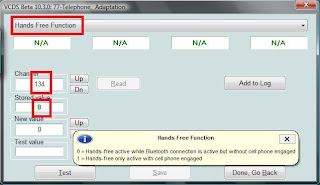

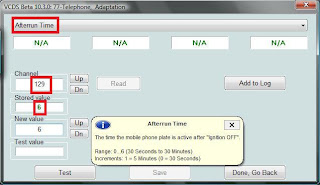

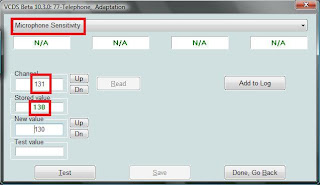

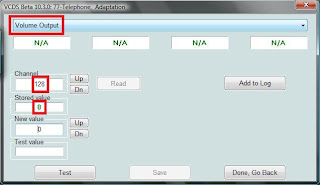

Adaptacja poszczególnych kanałów modułu telefonu.Adaptation of phone module channels.

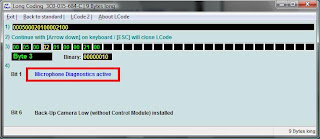

Wkodowanie diagnostyki mikrofonu w RNS-510. Podłączyłem mikrofon do wejścia mikrofonowego RNS-510 i z wyjścia mikrofonowego RNS-510 poprowadziłem kabel do wejścia mikrofonowego modułu BT. Tym sposobem będę mógł włączyć obsługę głosem RNS-510 kiedy wyjdzie odpowiednia poprawka oprogramowania.MIcrophone diagnostics coding in RNS-510. I connected microphone to RNS-510 mic input and from RNS-510 mic output down to BT module mic input. This way I can enable RNS-510 voice command when the firmware supporting this feature will be released.

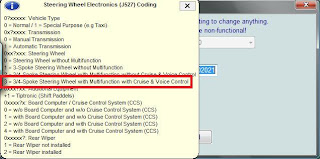

Wkodowanie zmianu funkcji przycisku Wycisz na kierownicy na Obsługa Głosem.Coding of the change of Star wheel button from Mute to Voice Command.
Piersze uruchomienieStart up

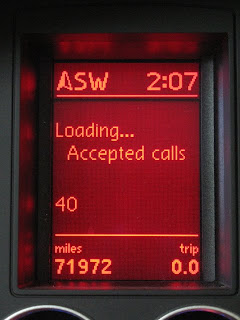

Przy pierwszym uruchomieniu moduł z którego korzystam skopiował rejestr rozmów i książkę telefoniczną.Upon start up BT module I use copied call registry and phone book.

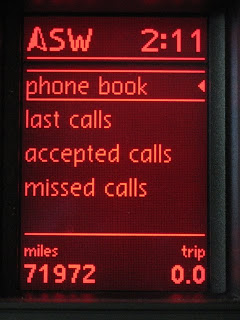

Menu telefonu na MFA+.Menu Phone on MFA+.
