(Mk5) Pierwsza ofiara starości / First age victim

Pierwszy raz zaświeciła się kontrolka wskazująca usterkę (MIL) i po szybkim przeskanowaniu okazało się, że najprawdopodobniej padła klapka na kolektorze dolotowym (IMF) zwana również zaworem dławiącym (ASV) czy jakoś tak (nie znam polskiej nazwy).I got the first Malfunction Indicator Light (MIL) and after a quick scan it turned out the Intake Manifold Flap (IMF) also called Anti-Shudder Valve (ASV) most likely died.
Żeby się upewnieć wyjąłem rurę łączącą chłodnicę powietrza (IC) z tym zaworem i po włączeniu i wyłączeniu silnika okazało się, że klapka rzeczywiście ani drgnie.To ensure it is dead, I removed the pipe connecting intercooler (IC) with the valve and indeed upon starting and stopping the engine, the flap was not moving at all.
WymianaReplacement

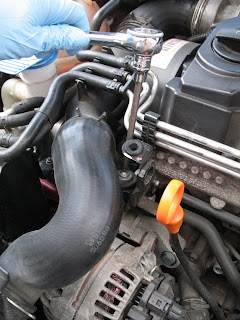

Odkręcić rurę od bloku silnika (śruba Torx T30).Unbolt the pipe from the engine block (one Torx T30 bolt).
Odciągnąć zawleczkę i wyjąć rurę z chłodnicy.Slide out the clip and pull of the pipe from the intercooler.
To samo z drugiej strony.Same thing on the other side.
Po wyjęciu rury wykręcić 3 śruby XZN M10.After removing the pipe, unbolt 3 triple-square XZN M10 bolts.
Kolektor na wysokości zaworu recyrkulacji spalin (EGR) nie był specjalnie zapchany sadzą po 100 tysiącach mil.Intake manifold around exhaust gas recirculation (EGR) valve was not terribly clogged with soot after 100K miles.
Konstrukcja klapki jest dosyć prosta: silnik, przekładnia, sprężyna powrotna, kawałek magnesu na ośce i czujnik położenia w pokrywie.The design of the flap is pretty straight forward: motor, gearing, returning spring, piece of magnet on the flap axle and the position sensor attached to the cover.
Niestety przekładnia jest plastikowa i zęby się wycierają. Trochę żałosny projekt.Unfortunately the gearing is made of plastic and teeth strip. Slightly pathetic design.
